Свайный фундамент

Свайные основания применяются в строительстве на протяжении многих столетий. Первые подобные конструкции представляли собой деревянные опоры, заглубленные в почву. Со временем технология совершенствовалась: появились механические способы погружения опор, железобетонные элементы и металлические винтовые сваи.

Изначально свайные фундаменты преимущественно использовали в регионах со сложным климатом, слабым грунтом или высоким уровнем подземных вод. Сегодня эта технология широко применяется в частном домостроении, особенно при возведении каркасных, деревянных и других сравнительно легких зданий.

Правильно рассчитанное свайное основание способно обеспечить надежную опору для дома даже на участке со сложным рельефом или нестабильными верхними слоями грунта.

При этом свайный фундамент нельзя считать универсальным решением, которое подходит для любого объекта без предварительных расчетов. Вид, диаметр, длина и количество опор должны определяться с учетом характеристик почвы и нагрузки от будущего здания.

ГДЕ ПРИМЕНЯЕТСЯ СВАЙНЫЙ ФУНДАМЕНТ

Основная задача свай — передать нагрузку от здания на более плотные и устойчивые слои грунта. Верхний слой почвы при этом может быть слабым, насыщенным водой или склонным к сезонным перемещениям.

Свайный фундамент часто рассматривают при строительстве на болотистых, торфяных и подвижных грунтах. Его также применяют на участках с высоким уровнем грунтовых вод, где устройство традиционного заглубленного основания может потребовать большого объема земляных и гидроизоляционных работ.

Использование свай может быть целесообразным в следующих ситуациях:

участок имеет выраженный уклон;
верхние слои почвы обладают низкой несущей способностью;
грунтовые воды находятся близко к поверхности;
территория расположена рядом с рекой, озером или другим водоемом;
строительство требуется выполнить в ограниченные сроки;
необходимо сократить объем земляных работ;
на участок сложно доставить большое количество бетона;
требуется уменьшить стоимость основания для легкого дома.

На наклонном участке сваи позволяют сформировать ровный уровень для строительства без масштабного перемещения грунта. Отдельные опоры устанавливают на разную глубину или выводят на требуемую высоту, после чего объединяют обвязкой.

Свайное основание особенно удобно там, где выравнивание участка и устройство массивного бетонного фундамента потребовали бы значительных затрат.

Однако окончательное решение должно приниматься после инженерного исследования территории. Внешне устойчивый участок может иметь неоднородное строение, слабые прослойки или высокий сезонный уровень воды.

ПРЕИМУЩЕСТВА СВАЙНОГО ФУНДАМЕНТА

Популярность свайных конструкций объясняется сочетанием сравнительно простой технологии, высокой скорости монтажа и возможности работать в сложных условиях.

Небольшой объем земляных работ

При устройстве свайного основания обычно не требуется разрабатывать глубокий котлован или длинные траншеи. В зависимости от выбранной технологии опоры вкручивают, забивают либо формируют в предварительно пробуренных скважинах.

Это позволяет сохранить значительную часть естественного рельефа и уменьшить количество извлекаемого грунта.

Минимальная подготовка территории

Перед монтажом не всегда требуется полностью выравнивать строительную площадку. В ряде случаев достаточно расчистить места установки опор и обеспечить доступ оборудования.

Это особенно важно на участках с перепадами высот, плотной застройкой или ограниченными возможностями для перемещения тяжелой техники.

Сравнительно доступная стоимость

Для небольших каркасных, деревянных или хозяйственных построек свайный фундамент может оказаться дешевле заглубленной бетонной ленты или монолитной плиты.

Экономия достигается за счет меньшего расхода бетона, сокращения земляных работ и высокой скорости установки.

Низкая цена возможна только при правильном подборе свай. Увеличение их количества, длины или диаметра способно заметно изменить итоговый бюджет.

Высокая скорость монтажа

Винтовые или готовые забивные опоры можно установить за короткий срок. После монтажа и устройства обвязки строительство надземной части в некоторых случаях начинают практически сразу.

Для буронабивных конструкций требуется время на набор прочности бетона, поэтому продолжительность работ зависит от выбранного типа свай.

Возможность круглогодичного строительства

Монтаж некоторых видов свай допускается в разные сезоны. Отсутствие большого объема бетонных работ упрощает устройство основания при низкой температуре.

Погодные условия все равно необходимо учитывать: промерзший грунт, сильные осадки или затрудненный подъезд могут повлиять на технологию и сроки.

Применение на сложном рельефе

Свайное поле позволяет компенсировать перепады высот без устройства массивных подпорных стен и масштабного выравнивания территории.

Это одно из основных преимуществ технологии при строительстве на склонах.

Надежность при правильном расчете

Если параметры опор соответствуют характеристикам грунта и нагрузке от здания, свайное основание может служить длительное время.

Надежность зависит от качества изделий, глубины установки, устройства обвязки и соблюдения монтажной технологии.

НЕДОСТАТКИ И ОГРАНИЧЕНИЯ

Несмотря на многочисленные достоинства, свайный фундамент подходит не для каждого участка и проекта.

Сложности на каменистом и скальном грунте

Большие камни, плотные скальные включения и твердые прослойки могут препятствовать нормальному погружению свай. Опора способна отклониться от вертикали, остановиться раньше проектной отметки или получить повреждения.

На таких участках может потребоваться предварительное бурение, специальное оборудование либо выбор другого типа основания.

Ограничения по нагрузке

Некоторые свайные системы предназначены преимущественно для сравнительно легких малоэтажных зданий. К ним относятся каркасные дома, строения из дерева, небольшие бани, террасы и хозяйственные постройки.

Для тяжелого каменного дома может потребоваться увеличенное количество мощных опор и жесткий железобетонный ростверк.

При большой нагрузке свайный фундамент не всегда остается более дешевым вариантом по сравнению с плитой или лентой.

Риск повреждения металлических опор

Стальные винтовые сваи подвержены коррозии. Срок службы зависит от толщины металла, качества сварных соединений, защитного покрытия и характеристик грунта.

В процессе погружения покрытие может повреждаться при контакте с камнями и твердыми включениями.

Отсутствие полноценного подвала

Пространство между грунтом и домом можно закрыть декоративным экраном, однако получить обычный капитальный подвал при стандартной свайной конструкции сложно.

Если проект предусматривает подземное помещение, чаще рассматриваются другие виды основания.

Необходимость утепления пола

Дом на сваях приподнят над землей, поэтому нижнее перекрытие подвергается воздействию холодного воздуха. Ошибки в утеплении пола становятся причиной повышенных теплопотерь и дискомфорта внутри помещений.

Требовательность к расчету

Нельзя определять количество свай только по площади дома. Необходимо учитывать расположение несущих стен, массу кровли и перекрытий, снеговую нагрузку, печи, камины, лестницы и другие тяжелые элементы.

Неправильно составленное свайное поле может привести к неравномерной осадке, вибрации пола и деформации здания.

ОСНОВНЫЕ ВИДЫ СВАЙ

Сваи классифицируют по материалу изготовления, способу погружения и характеру передачи нагрузки на грунт.

Разделение по материалу

Для изготовления опор могут использоваться:

древесина;
металл;
бетон;
железобетон;
сочетание нескольких материалов.

Деревянные сваи относятся к исторически раннему варианту. В современном частном строительстве чаще применяются металлические и железобетонные конструкции.

Стальные опоры удобны при винтовом способе погружения. Железобетон отличается высокой прочностью и способен воспринимать значительные нагрузки.

Разделение по способу установки

По технологии устройства различают:

винтовые;
забивные;
буронабивные сваи.

Винтовые элементы погружаются в грунт вращением. Забивные опоры устанавливаются ударным или вибрационным способом. Буронабивные конструкции формируются непосредственно в подготовленной скважине.

Разделение по способу передачи нагрузки

Сваи могут опираться нижним концом на прочный слой грунта либо удерживаться в почве за счет сопротивления боковой поверхности.

В первом случае опоры принято относить к сваям-стойкам. Во втором значительная часть нагрузки передается грунту вдоль боковых стенок заглубленного элемента.

Способ работы сваи определяется не ее внешним видом, а геологическими условиями и глубиной расположения устойчивого слоя.

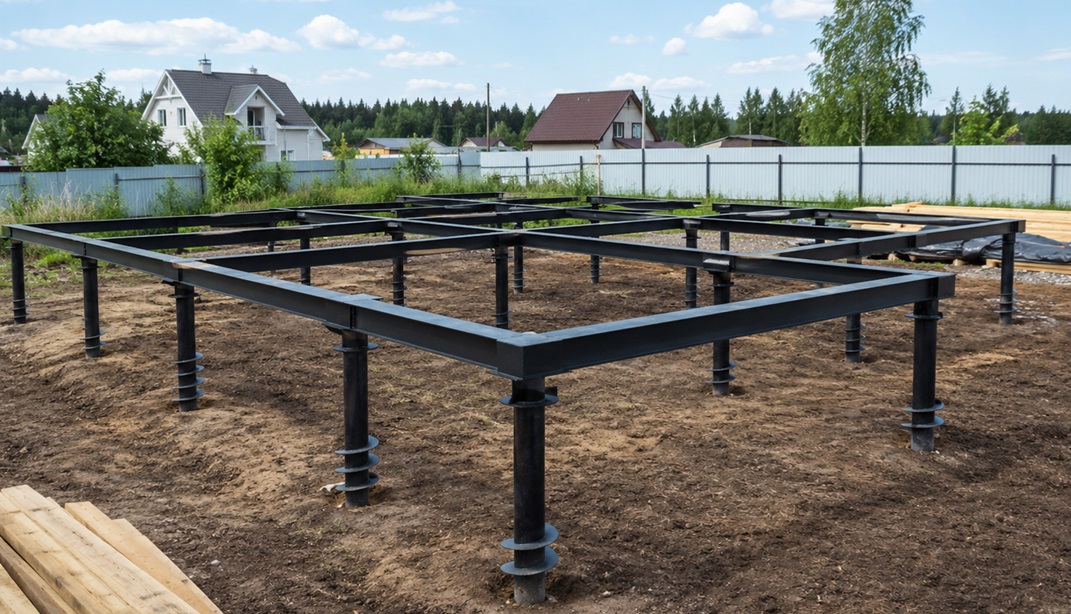

ВИНТОВЫЕ СВАИ

Винтовая свая представляет собой металлическую трубу с заостренным концом и лопастью. По принципу действия она напоминает крупный шуруп: при вращении опора постепенно заглубляется в почву.

После установки верхние части свай обрезают до одного уровня. Внутреннюю полость при необходимости заполняют бетонным составом, затем устанавливают оголовки и выполняют обвязку.

Винтовые опоры чаще используют при строительстве:

каркасных домов;
деревянных дач;
бань;
веранд и террас;
гаражей;
хозяйственных построек;
легких пристроек.

Преимущества винтовых свай

К достоинствам относятся высокая скорость установки и сравнительно небольшой объем подготовительных работ. На отдельных объектах монтаж может выполняться без массивной техники.

Опоры подходят для участков с уклоном и некоторых видов подвижных грунтов. Работы можно проводить в ограниченном пространстве, где сложно разместить крупную строительную технику.

После установки свай и сборки ростверка не приходится ждать продолжительного набора прочности всей фундаментной конструкции.

Недостатки винтовых свай

Основным ограничением является металл, который постепенно разрушается под воздействием коррозии. Особенно уязвимы места сварки лопастей и участки с поврежденным защитным покрытием.

Винтовые опоры обычно используют для легких сооружений. Возможность строительства более тяжелого дома должна подтверждаться расчетом.

Необходимо внимательно контролировать качество труб, толщину стенок, геометрию лопастей и состояние сварных швов.

Дешевые сваи неизвестного происхождения могут иметь тонкие стенки и недостаточно прочные соединения.

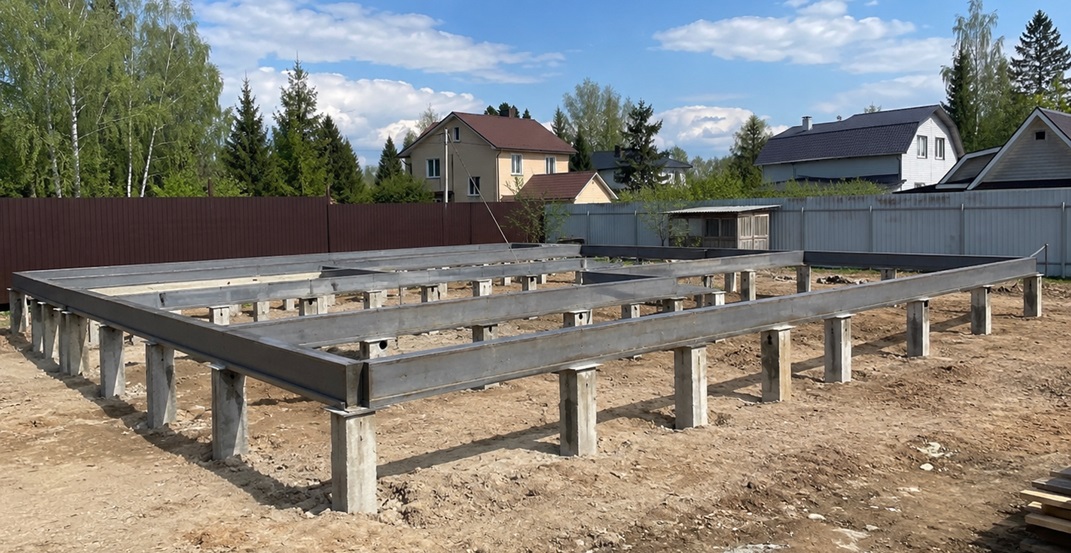

ЗАБИВНЫЕ СВАИ

Забивные опоры изготавливают заранее, после чего доставляют на объект и погружают в грунт при помощи специального оборудования.

В частном строительстве часто применяются железобетонные сваи квадратного сечения. Они отличаются высокой прочностью и устойчивостью к воздействию влаги.

При погружении почва вокруг опоры уплотняется, что способствует увеличению ее несущей способности.

К преимуществам технологии относятся:

заводское качество изделий;
высокая прочность;
возможность контролировать параметры опоры до монтажа;
быстрый переход к следующим строительным операциям;
отсутствие необходимости заливать бетон внутри скважины.

Главным ограничением становится необходимость применения техники. Ударное погружение сопровождается шумом и вибрациями, поэтому возможность работ рядом с существующими зданиями оценивают отдельно.

Для доставки и размещения оборудования требуется подходящий подъезд.

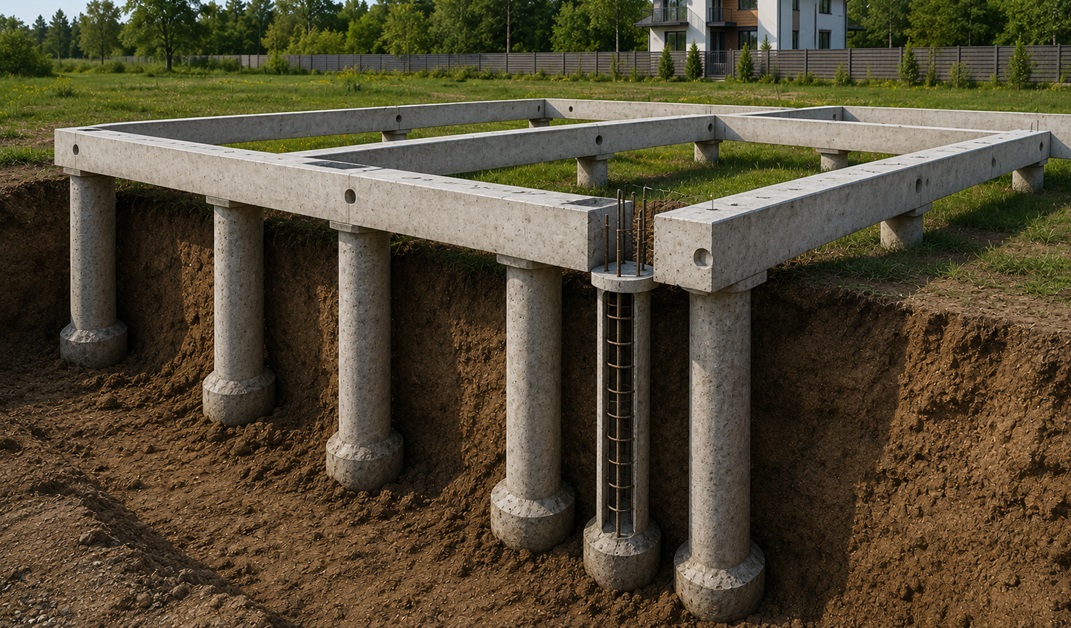

БУРОНАБИВНЫЕ СВАИ

Буронабивные опоры создаются непосредственно на строительной площадке.

Сначала в грунте формируют скважины необходимого диаметра и глубины. Затем внутрь устанавливают арматурный каркас и выполняют бетонирование.

В зависимости от условий стенки скважины могут защищаться обсадной трубой или другим способом, предотвращающим осыпание почвы и проникновение воды.

Преимущества буронабивной технологии

Работы сопровождаются меньшим уровнем вибраций по сравнению с забивными сваями. Это важно при строительстве рядом с существующими зданиями.

Сваи можно устраивать на участках, куда затруднен проезд крупной техники. Размер и глубина опор подбираются под конкретные нагрузки.

Недостатки буронабивных свай

Качество готовой конструкции сложно проверить визуально после бетонирования. Поэтому необходимо контролировать подготовку скважин, армирование и заполнение бетоном.

При высоком уровне грунтовых вод требуется особенно внимательно защищать скважину и бетонную конструкцию от негативного воздействия влаги.

Нарушение технологии бетонирования может привести к образованию пустот и снижению прочности опоры.

После заливки необходимо дождаться набора бетоном требуемой прочности.

ЧТО ТАКОЕ СВАЙНОЕ ПОЛЕ

Отдельные опоры размещаются под зданием в определенной последовательности. В совокупности они образуют свайное поле.

Сваи устанавливают:

по периметру дома;
под внутренними несущими стенами;
на пересечениях основных конструктивных линий;
под углами;
в местах сосредоточенных нагрузок;
под тяжелым оборудованием.

Расстояние между опорами выбирается расчетом. Слишком редкое расположение может привести к прогибу ростверка или обвязки. Необоснованное уменьшение шага увеличивает стоимость фундамента.

Проект свайного поля должен содержать координаты каждой опоры, ее тип, длину, сечение и предполагаемую отметку установки.

ВИДЫ ОБВЯЗКИ И РОСТВЕРКА

Установленные сваи сами по себе еще не образуют полноценное основание. Их верхние части необходимо объединить конструкцией, которая распределит нагрузку от здания.

Для этого применяют деревянную, металлическую или железобетонную обвязку.

Опоры в роли колонн

В наиболее простых легких сооружениях верхние части свай могут непосредственно поддерживать отдельные элементы здания.

Такое решение применяется для небольших навесов, террас и хозяйственных построек. Для жилого дома обычно требуется более жесткая общая система.

Деревянная обвязка

Брус используют при строительстве деревянных и каркасных зданий. Его укладывают на оголовки свай и надежно закрепляют.

Древесина должна быть защищена от влаги и обработана соответствующими составами. Все соединения выполняются по проектной схеме.

Преимуществами деревянной обвязки являются небольшой вес и удобство монтажа. Ограничения связаны с чувствительностью материала к увлажнению и биологическому воздействию.

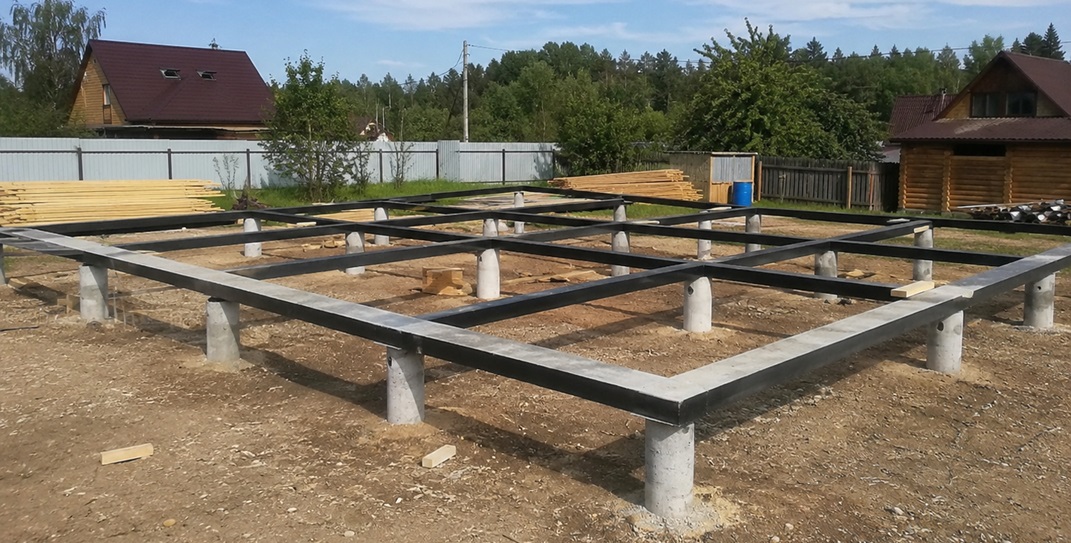

Металлическая обвязка

Для объединения опор могут применяться швеллеры, двутавры или другие стальные элементы.

Металлическая конструкция обеспечивает высокую жесткость и способна воспринимать значительные нагрузки. При этом требуется защита от коррозии и качественное выполнение соединений.

Монтаж часто связан со сварочными работами.

Монолитный ростверк

Железобетонный ростверк объединяет сваи в жесткую систему. Внешне такая конструкция может напоминать ленточный фундамент, опирающийся на заглубленные элементы.

Это решение используется, когда необходимо равномерно распределить значительные нагрузки и повысить пространственную жесткость основания.

Устройство ростверка включает монтаж опалубки, армирование и бетонирование. Работы занимают больше времени, чем установка деревянной или металлической обвязки.

Тип ростверка должен соответствовать материалу стен, массе здания и условиям участка.

ПОДГОТОВКА К СТРОИТЕЛЬСТВУ

Монтаж свайного фундамента начинается не с установки опор, а с исследования участка и разработки проекта.

Инженерные изыскания

Изучение грунта помогает определить:

последовательность почвенных слоев;
глубину расположения плотного основания;
уровень грунтовых вод;
наличие торфа, плывунов и других слабых включений;
вероятность сезонных перемещений;
требуемую длину свай.

Без этой информации невозможно обоснованно выбрать тип и параметры основания.

Монтаж по приблизительной схеме без исследования грунта повышает риск того, что опоры не достигнут несущего слоя или будут работать неравномерно.

Расчет нагрузок

При проектировании учитывают вес всех элементов дома:

стен;
перекрытий;
крыши;
отделки;
инженерного оборудования;
мебели;
людей;
снегового покрова.

Также рассматриваются временные и ветровые воздействия.

Нагрузка распределяется неравномерно. Наиболее ответственные участки находятся под несущими стенами, углами, пересечениями конструкций и тяжелыми элементами.

Разработка схемы

На основании полученных данных составляется план расположения свай. В нем указываются размеры здания, расстояния между опорами, их характеристики и места усиления.

Проект также должен определять вид ростверка и способы соединения всех элементов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖА

Конкретная последовательность зависит от типа свай, однако общая организация работ имеет схожие этапы.

Разметка участка

На территорию переносят оси здания и положение каждой сваи. Сначала отмечают углы и пересечения несущих линий, затем промежуточные опоры.

Необходимо проверить размеры сторон и диагонали будущего фундамента.

Подготовка мест установки

Территорию очищают от мусора, кустарников и объектов, мешающих работе. Полное выравнивание требуется не всегда, но оборудование должно иметь безопасный доступ к точкам монтажа.

Следует заранее уточнить расположение подземных коммуникаций.

Погружение или устройство свай

Винтовые опоры вкручивают до предусмотренной проектом глубины. Забивные элементы устанавливают с применением специального оборудования. Для буронабивных свай подготавливают скважины, армирование и бетонную смесь.

Во время работ контролируют вертикальность и положение каждой опоры.

Выравнивание верхних отметок

После установки верхние части свай приводят к одному проектному уровню. Металлические трубы обрезают, после чего на них закрепляют оголовки.

При устройстве бетонного ростверка высотное положение учитывается при монтаже опалубки и арматуры.

Устройство обвязки

Опоры соединяют деревянными, металлическими или железобетонными элементами.

На этом этапе важно обеспечить жесткое объединение свай, правильное распределение нагрузки и соответствие геометрии проекту.

Контроль качества

До начала строительства стен проверяют:

количество опор;
соответствие их расположения проекту;
вертикальность;
отметки верхних частей;
качество сварных соединений;
защиту металлических элементов;
прочность обвязки;
размеры и диагонали основания.

Все скрытые этапы желательно фиксировать фотографиями.

НУЖНО ЛИ УТЕПЛЯТЬ СВАЙНЫЙ ФУНДАМЕНТ

Сами сваи обычно не нуждаются в теплоизоляции. Они выполняют несущую функцию и не образуют непрерывную стену, через которую происходит основная потеря тепла.

Главное внимание уделяется нижнему перекрытию дома. Именно оно отделяет отапливаемые помещения от холодного пространства под зданием.

Пол должен иметь достаточный слой утеплителя и надежную защиту от ветра и влаги.

Попытка утеплить только декоративный цоколь не компенсирует ошибки в конструкции нижнего перекрытия.

Пространство между землей и домом можно закрыть экраном. Он уменьшает продувание, защищает подполье от мусора и улучшает внешний вид здания.

Для дополнительной теплоизоляции иногда применяют плиты из подходящего влагостойкого материала. При этом необходимо учитывать возможные перемещения грунта и не создавать жесткое соединение, которое может деформироваться зимой.

В закрытом подполье следует предусмотреть вентиляцию. Без воздухообмена внутри может скапливаться влага, способствующая появлению плесени и разрушению деревянных конструкций.

ОТДЕЛКА ЦОКОЛЬНОЙ ЧАСТИ

Дом на высоких сваях без декоративного оформления часто выглядит незавершенным. Для закрытия пространства между грунтом и обвязкой устраивают фальш-цоколь.

Для облицовки могут применяться:

цокольный сайдинг;
металлические панели;
пластиковые элементы;
фасадные плиты;
деревянная обшивка;
материалы с имитацией камня или кирпича;
натуральный или искусственный камень по подготовленному основанию.

Выбор зависит от архитектуры дома, высоты свай, бюджета и условий эксплуатации.

Каркас для отделки

Между опорами или обвязкой монтируется подсистема, на которую закрепляют облицовочный материал.

Конструкция не должна передавать на легкую отделку движения пучинистого грунта. Между нижним краем экрана и землей может предусматриваться компенсационный промежуток.

Вентиляция подполья

При закрытом цоколе необходимо оставить отверстия для движения воздуха. Их располагают так, чтобы пространство под домом проветривалось равномерно.

Вентиляционные проемы защищают сеткой от грызунов и крупного мусора.

Отвод воды

Вода с крыши не должна стекать непосредственно под дом. Необходимо установить водосточную систему и организовать отведение осадков от свайного поля.

Грунт рядом со зданием планируют с уклоном наружу. При сложных условиях может потребоваться дренаж.

Декоративная отделка не должна препятствовать осмотру свай и обслуживанию инженерных коммуникаций.

КАК ВЫБРАТЬ ПОДХОДЯЩИЙ ВАРИАНТ

Выбор свайного фундамента начинается с анализа, а не со сравнения стоимости отдельных опор.

Необходимо последовательно определить:

Характеристики грунта.
Глубину устойчивого слоя.
Уровень грунтовых вод.
Массу и конструкцию будущего дома.
Расположение несущих стен.
Возможность подъезда техники.
Требования к срокам строительства.
Вид обвязки или ростверка.
Способ утепления нижнего перекрытия.
Вариант отделки цокольной части.

Винтовые опоры удобны для сравнительно легких построек и быстрого монтажа. Забивные железобетонные сваи обладают высокой прочностью, но требуют техники. Буронабивная технология подходит для создания опор непосредственно на объекте и позволяет уменьшить вибрационное воздействие.

Нельзя выбирать фундамент только по стоимости одного погонного метра или одной сваи. Сравнивать следует цену полностью готового основания с обвязкой, доставкой и монтажом.

РАСПРОСТРАНЕННЫЕ ОШИБКИ

При устройстве свайных фундаментов наиболее часто встречаются следующие нарушения:

отсутствие исследования грунта;
выбор слишком коротких или тонких опор;
неверное определение количества свай;
отсутствие усиления под несущими стенами;
отклонение опор от вертикали;
повреждение защитного покрытия металла;
некачественные сварные соединения;
неправильное устройство ростверка;
использование слабой деревянной обвязки;
отсутствие защиты древесины от влаги;
недостаточное утепление пола;
полное закрытие подполья без вентиляции;
неправильный отвод дождевой воды;
жесткое соединение цокольного экрана с подвижным грунтом.

Многие из этих ошибок становятся заметны только после завершения строительства. Их признаками могут быть вибрация пола, перекос дверей, трещины в отделке и неравномерная осадка дома.

ЗАКЛЮЧЕНИЕ

Свайный фундамент является практичным решением для участков со слабым грунтом, высоким уровнем воды, сложным рельефом или ограниченными условиями для проведения земляных работ.

Его преимущества включают высокую скорость монтажа, сравнительно небольшой объем подготовки территории и возможность использовать разные виды обвязки. Наиболее распространены винтовые, забивные и буронабивные опоры.

При этом технология имеет ограничения. Металлические элементы нуждаются в защите от коррозии, монтаж на каменистых грунтах может быть затруднен, а для тяжелого дома требуется особенно тщательный расчет.

Сваи, установленные без учета геологии и нагрузки, не способны гарантировать надежность здания. Долговечность основания определяется характеристиками опор, глубиной погружения, качеством монтажа и жесткостью ростверка.

Главное условие надежного свайного фундамента — предварительное исследование грунта и профессионально разработанная схема свайного поля.

После монтажа особое внимание уделяют утеплению нижнего перекрытия, вентиляции пространства под домом и отводу атмосферной воды. Декоративная отделка цоколя должна защищать подполье и улучшать внешний вид здания, не препятствуя его проветриванию и обслуживанию.

Вам может также понравиться

Строительство
