Пластиковые воздуховоды для вентиляции

Современный загородный дом нуждается в стабильном воздухообмене, особенно если его стены, окна и утеплённый контур практически не пропускают воздух. Вентиляционная система обеспечивает поступление свежего воздуха и удаление из помещений влаги, запахов и отработанных воздушных масс.

Для устройства каналов нередко применяются пластиковые воздуховоды. Они отличаются небольшим весом, удобством сборки, устойчивостью к коррозии и большим выбором фасонных элементов.

При этом пластиковые каналы имеют ограничения по температуре и пожарной безопасности, поэтому материал необходимо выбирать с учётом условий эксплуатации.

Воздуховод подбирают не только по форме и размеру: значение имеют температура воздуха, производительность вентиляции и требования к месту установки.

Где применяются пластиковые воздуховоды

Основная функция любого воздуховода — создать герметичный канал, по которому воздух перемещается между помещением и вентиляционной системой.

Пластиковые конструкции особенно удобны:

• в частных домах;
• на дачах;
• в небольших хозяйственных постройках;
• в отдельных системах бытовой приточной и вытяжной вентиляции.

В исходном материале возможность применения пластиковых конструкций связывается с требованиями СНиП 41-01-2003 и отдельно указывается ряд помещений, где их использование ограничивается. Перед проектированием конкретного объекта нормативные требования необходимо проверять применительно к выбранной системе.

В статье не рекомендуется применять пластиковые каналы:

• в подвалах;
• на чердаках;
• в некоторых технических помещениях;
• в зонах с повышенной пожарной опасностью.

Ограничения пластиковых воздуховодов во многом связаны с их поведением при высокой температуре и пожаре.

Форма пластиковых воздуховодов

В бытовой вентиляции распространены два основных типа каналов:

• круглые;
• прямоугольные.

По назначению они выполняют одинаковую функцию, но отличаются аэродинамикой и удобством монтажа.

Размеры круглых пластиковых труб

В исходном материале среди распространённых внутренних диаметров указаны:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

Типовая длина отдельных элементов:

• 350 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

Конкретный диаметр должен определяться расчётом, поскольку слишком узкий канал увеличивает скорость воздуха и сопротивление системы.

Размеры прямоугольных каналов

Для плоских воздуховодов в исходном материале приведены следующие распространённые параметры.

Высота:

• 55 мм;
• 60 мм.

Ширина:

• 110 мм;
• 122 мм;
• 204 мм.

Длина секций:

• 350 мм;
• 500 мм;
• 1000 мм.

Плоский канал особенно удобен там, где необходимо уменьшить высоту вентиляционной трассы или разместить её максимально близко к стене или потолку.

Из какого пластика делают воздуховоды

Пластик — общее название для нескольких видов полимерных материалов. Они отличаются температурной стойкостью, химической устойчивостью, механическими характеристиками и стоимостью.

В исходной статье рассматриваются четыре разновидности:

• ПВХ;
• ПВДФ;
• ПП;
• ПНД.

Воздуховоды из ПВХ

Поливинилхлорид относится к наиболее доступным материалам.

В исходной таблице для него указан ориентировочный температурный диапазон:

от −30 до +70 °C.

Главное преимущество — относительно низкая стоимость.

Однако материал необходимо размещать с учётом допустимой температуры эксплуатации.

ПВДФ

Поливинилиденфторид обладает более высокой температурной и химической стойкостью.

В исходном материале приводится диапазон:

от −40 до +140 °C.

Среди преимуществ отмечаются:

• химическая устойчивость;
• хорошие характеристики при повышенной температуре;
• более подходящие свойства для сложных условий эксплуатации.

Полипропилен

Для ПП в статье указан температурный диапазон:

от −20 до +120 °C.

Полипропилен отличается устойчивостью к воздействию ряда химических веществ.

В исходном материале его предлагают рассматривать в том числе для кухонной вытяжки благодаря возможности очистки и устойчивости к загрязнениям.

ПНД

Полиэтилен низкого давления характеризуется хорошей гибкостью.

В исходной статье указан рабочий диапазон:

от 0 до +40 °C.

Материал устойчив к механическим воздействиям, однако его температурные возможности ограничены.

Чем ближе воздуховод расположен к источнику тепла, тем внимательнее необходимо выбирать полимер по допустимой рабочей температуре.

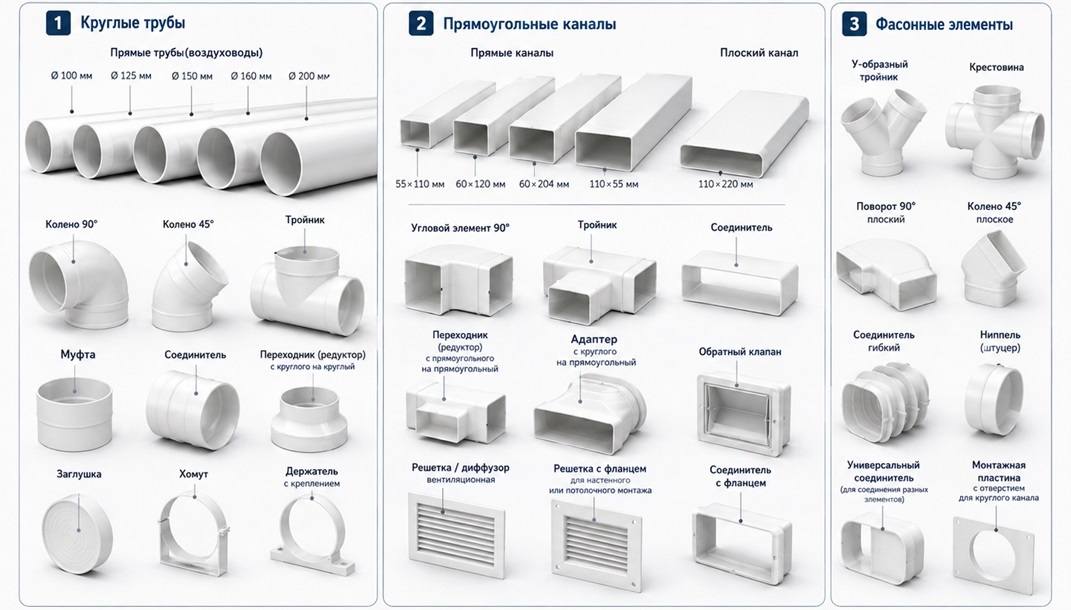

Из каких элементов собирается система

Прямой трубы недостаточно для построения полноценной вентиляционной сети.

Система может включать:

• круглые или прямоугольные каналы;
• соединители;
• переходники;
• колена;
• разветвители;
• стеновые накладки;
• держатели;
• вентиляционные решётки.

Благодаря фасонным элементам можно создавать трассы различной конфигурации.

Поворотные колена

Применяются там, где направление трассы необходимо изменить.

Распространённый вариант — поворот на 90°.

Однако необходимо учитывать, что каждый поворот создаёт дополнительное аэродинамическое сопротивление.

Чем больше резких поворотов имеет вентиляционная сеть, тем сложнее перемещать по ней требуемый объём воздуха.

Соединители

Используются для объединения соседних участков одинакового типа.

Соединения должны быть достаточно плотными, поскольку подсос воздуха через щели способен изменить работу рассчитанной системы.

Переходники

Необходимы, если в одной трассе используются элементы разной формы или сечения.

Например, можно перейти:

• с круглого канала на плоский;
• с прямоугольного на круглый;
• с большого диаметра трубы на меньший.

Редуктор

Такой фасонный элемент позволяет соединять вентиляционные каналы различных размеров.

Он применяется для изменения площади проходного сечения или соединения круглой и плоской части сети.

Герметичность соединений

Пластиковые элементы собираются последовательно в единую трассу.

Места соединений при необходимости дополнительно герметизируют.

В исходном материале также упоминается возможность запаивания отдельных стыков.

Незапланированные щели приводят к утечкам или подсосу воздуха и могут снизить фактическую производительность вентиляции.

Как подобрать диаметр воздуховода

Размер канала нельзя выбирать только по диаметру вентилятора или вытяжного отверстия.

При расчёте учитываются:

• требуемый расход воздуха;
• скорость потока;
• площадь сечения;
• сопротивление трассы;
• производительность оборудования.

При одинаковом расходе воздуха уменьшение сечения приводит к увеличению скорости.

Это может сопровождаться:

• шумом;
• повышенным сопротивлением;
• сильным движением воздуха через решётку.

Слишком большое сечение занимает больше места и также не всегда оправдано.

Соотношение сечения, расхода и скорости воздуха

В исходном материале приводится таблица, позволяющая сопоставить размеры воздуховода и пропускаемый объём воздуха.

Круглый канал	Прямоугольный аналог	Площадь сечения	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
—	80 × 90 мм	72 см²	52	78	104	130	156
Ø100 мм	63 × 125 мм	79 см²	57	85	113	142	170
—	63 × 140 мм	88 см²	63	95	127	159	190
Ø110 мм	90 × 100 мм	90 см²	65	97	130	162	194
—	80 × 140 мм	112 см²	81	121	161	202	242
Ø125 мм	100 × 125 мм	125 см²	90	135	180	225	270
—	100 × 140 мм	140 см²	101	151	202	252	302
Ø140 мм	125 × 125 мм	156 см²	112	169	225	281	337
—	90 × 200 мм	180 см²	130	194	259	324	389
Ø160 мм	100 × 200 мм	200 см²	144	216	288	360	432
—	90 × 250 мм	225 см²	162	243	324	405	486
Ø180 мм	160 × 160 мм	256 см²	184	276	369	461	553
—	90 × 315 мм	283 см²	204	306	408	510	612
Ø200 мм	100 × 315 мм	315 см²	227	340	454	567	680
—	100 × 355 мм	355 см²	256	383	511	639	767
Ø225 мм	160 × 250 мм	400 см²	288	432	576	720	864
—	125 × 355 мм	443 см²	319	479	639	799	958
Ø250 мм	125 × 400 мм	500 см²	360	540	720	900	1080
—	200 × 315 мм	630 см²	454	680	907	1134	1361
Ø300 мм	200 × 355 мм	710 см²	511	767	1022	1278	1533
—	160 × 450 мм	720 см²	518	778	1037	1296	1555
Ø315 мм	250 × 315 мм	787 см²	567	850	1134	1417	1701
—	250 × 355 мм	887 см²	639	958	1278	1597	1917

Значения расхода приведены в м³/ч.

Таблица показывает важную зависимость: один и тот же канал способен пропускать разный объём воздуха в зависимости от скорости потока.

Диаметр воздуховода должен выбираться после определения требуемого воздухообмена, а не наоборот.

Почему нельзя чрезмерно увеличивать скорость

Высокая скорость позволяет пропустить больше воздуха через компактный канал, но одновременно возникают нежелательные эффекты.

Возможны:

• шум;
• свист в решётках;
• повышенное сопротивление;
• ощутимое движение воздуха;
• сквозняк.

При недостаточной скорости и малом общем расходе, наоборот, может возникать слабый воздухообмен и застой воздуха.

Поэтому скорость и сечение необходимо рассматривать одновременно.

Круглый или прямоугольный воздуховод

Оба типа имеют свои преимущества.

Круглые каналы

Круглая форма обеспечивает хорошие аэродинамические характеристики.

Внутренняя поверхность не имеет углов, поэтому поток встречает меньше сопротивления.

Преимущества:

• эффективное движение воздуха;
• сравнительно низкие потери давления;
• удобство для производительных систем.

Недостаток связан прежде всего с размещением.

Круглую трубу сложнее компактно спрятать под потолком или вплотную к плоской стене.

Прямоугольные каналы

Плоские конструкции удобнее в интерьере.

Их легче:

• разместить вдоль стены;
• спрятать под потолком;
• установить над кухонными шкафами;
• закрыть декоративным коробом.

По аэродинамике они могут уступать круглым каналам аналогичного проходного сечения, однако зачастую выигрывают по удобству монтажа.

Если главным критерием является минимальное сопротивление — предпочтительнее круглый канал. Если важна компактность трассы — удобнее прямоугольный.

Преимущества пластиковых воздуховодов

По сравнению с некоторыми металлическими конструкциями пластик имеет ряд достоинств.

Доступная стоимость

Полимерные элементы массово производятся и представлены большим количеством типоразмеров.

Небольшой вес

Трубы и фасонные части легко перевозить и устанавливать.

Меньшая масса также упрощает крепление к стенам и потолку.

Простая сборка

Готовые секции, соединители, колена и переходники позволяют собирать трассу по модульному принципу.

Гладкая внутренняя поверхность

Она способствует хорошему прохождению воздуха и уменьшает количество участков, где могут задерживаться загрязнения.

Устойчивость к коррозии

Пластик не ржавеет при обычном контакте с влажным воздухом.

Это выгодно отличает его от некоторых металлических изделий без достаточной антикоррозионной защиты.

Низкий уровень собственного шума

В исходном материале отмечается, что пластиковые каналы меньше склонны к характерному металлическому гулу.

При этом общий уровень шума системы всё равно зависит от скорости воздуха, вентилятора и конфигурации сети.

Недостатки пластиковых каналов

Главные ограничения связаны с пожарной безопасностью и температурой.

Горючесть

При воздействии огня многие полимерные материалы способны деформироваться или разрушаться.

При горении может образовываться едкий дым.

Именно поэтому применение пластиковых воздуховодов имеет ограничения в ряде помещений.

Статическое электричество

При движении воздуха на пластиковой поверхности может накапливаться статический заряд.

Это способствует притягиванию пыли.

В исходной статье рекомендуется учитывать данный фактор и применять соответствующую обработку при монтаже.

Ограничение по температуре

Разные полимеры имеют собственные допустимые температурные диапазоны.

Нельзя устанавливать обычный пластиковый канал в зоне, где температура превышает допустимый предел выбранного материала.

Из чего состоит вентиляционная система

В упрощённом виде любая организованная система имеет две части:

• приток;
• вытяжку.

Свежий воздух поступает через приточный канал, а отработанный удаляется через вытяжной.

Движение может происходить:

• естественно, за счёт разницы давления и температуры;
• механически, с помощью вентилятора.

Почему монтаж начинают с проекта

Перед установкой необходимо составить схему разводки.

На ней определяют:

• требуемые расходы воздуха;
• диаметры каналов;
• направления трасс;
• места поворотов;
• точки разветвления;
• положение решёток;
• расположение вентилятора.

После этого можно определить количество прямых труб и фасонных элементов.

Сначала рассчитывается вентиляция, затем под её параметры приобретаются воздуховоды. Обратная последовательность часто приводит к неправильным сечениям.

Особенности монтажа пластиковых воздуховодов

Несмотря на сравнительно простую сборку, необходимо соблюдать несколько правил.

Сокращайте количество лишних поворотов

Каждый поворот увеличивает сопротивление.

Особенно нежелательны сложные участки на основной вытяжной магистрали.

Если горизонтальное ответвление необходимо, его влияние должно учитываться при расчёте системы.

Герметизируйте стыки

Все соединения должны плотно прилегать друг к другу.

При необходимости применяют герметизирующие материалы.

Даже небольшие многочисленные утечки способны заметно изменить распределение воздуха между помещениями.

Используйте гофру только при необходимости

Гибкий воздуховод удобен в сложных местах, куда трудно вывести жёсткую трубу.

Однако его внутренняя поверхность создаёт большее сопротивление.

Поэтому исходная статья предлагает применять гофрированные участки ограниченно.

Гофру желательно устанавливать достаточно расправленной, без лишнего сжатия.

Подготовьте место установки

До монтажа поверхности и сами элементы очищаются от загрязнений.

В исходном материале дополнительно рекомендуется антистатическая обработка пластиковых деталей для уменьшения накопления пыли.

Предусмотрите запас материалов

При расчёте количества рекомендуется приобрести небольшой дополнительный объём:

• прямых каналов;
• соединителей;
• держателей;
• другого крепежа.

Во время монтажа может потребоваться изменить положение отдельного участка или добавить точки фиксации.

Как крепить пластиковую вентиляцию

Для установки под потолком и на стенах применяются специальные держатели.

Расстояние между креплениями выбирают таким образом, чтобы канал:

• не провисал;
• сохранял расчётное сечение;
• не создавал чрезмерную нагрузку на соединения.

Особенно это важно для длинных горизонтальных трасс.

Что важно при скрытом монтаже

Если вентиляция закрывается:

• натяжным или подвесным потолком;
• декоративным коробом;
• мебелью;
• другой отделкой,

желательно заранее предусмотреть возможность доступа к элементам, которые могут потребовать обслуживания.

Это относится прежде всего к:

• вентиляторам;
• фильтрам;
• клапанам;
• разъёмным соединениям.

Полностью зашивать обслуживаемое оборудование без ревизионного доступа нежелательно.

Распространённые ошибки

При монтаже пластиковых воздуховодов часто встречаются несколько проблем.

Выбор диаметра без расчёта

Канал приобретается только по размеру патрубка вытяжки, без проверки требуемого расхода воздуха.

Слишком много поворотов

Сложная трасса значительно увеличивает сопротивление.

Длинные участки гофры

Гофрированный канал может создать существенно большее сопротивление, чем гладкая труба.

Негерметичные соединения

Воздух начинает уходить через стыки, из-за чего фактический расход на вентиляционных решётках уменьшается.

Неподходящий материал возле источника тепла

Пластик используется при температуре, для которой он не предназначен.

Отсутствие нормального крепления

Длинный пластиковый канал провисает, соединения деформируются, а площадь проходного сечения может изменяться.

Игнорирование пожарных требований

Полимерные воздуховоды применяются там, где конструктивные или нормативные условия требуют другого решения.

Как выбрать пластиковый воздуховод

Алгоритм подбора можно представить в несколько этапов.

1. Определить необходимый воздухообмен.
2. Рассчитать требуемую производительность системы.
3. Выбрать допустимую скорость движения воздуха.
4. Определить площадь сечения канала.
5. Подобрать ближайший стандартный размер.
6. Выбрать круглую или прямоугольную форму.
7. Проверить температурные условия.
8. Рассчитать сопротивление трассы с учётом поворотов и переходов.
9. Подобрать фасонные элементы и крепления.
10. Проверить ограничения по месту установки.

Главный критерий — способность канала пропускать расчётный объём воздуха без чрезмерной скорости, шума и сопротивления.

Заключение

Пластиковые воздуховоды — удобный вариант для организации бытовой вентиляции в частных и дачных домах. Небольшой вес, разнообразие соединительных элементов, отсутствие коррозии и относительно простой монтаж позволяют собирать вентиляционные трассы разной конфигурации.

Круглые каналы обладают лучшими аэродинамическими характеристиками, тогда как прямоугольные удобнее размещать вдоль стен и под потолком. Размер выбирается по требуемому расходу и скорости воздуха, а не только по диаметру вентилятора или вытяжной решётки.

При выборе материала необходимо учитывать его температурные ограничения. ПВХ, полипропилен, ПВДФ и ПНД имеют различные характеристики и не являются взаимозаменяемыми для любых условий.

Особое внимание требуется уделить герметичности соединений и количеству поворотов. Гофрированные участки желательно использовать лишь там, где монтаж жёсткого канала затруднён.

Правильно подобранный пластиковый воздуховод должен соответствовать трём основным условиям: обеспечивать требуемый расход воздуха, работать при допустимой температуре и подходить для конкретного места установки с точки зрения безопасности.

При соблюдении этих принципов пластиковая вентиляционная трасса становится компактным, удобным и практичным элементом инженерной системы загородного дома.
